แบบประตูม้วน Double Layers

ถือเป็นที่สุดของประตูม้วนเพราะลักษณะพิเศษของใบวัสดุที่ทำจาก Aluminum ถึง 2ชั้น ทำสี Powder Coating คือการใช้สีฝุ่นพ่นให้ติดกับ Aluminum แล้วนำไปอบด้วยความร้อน 200 Degrees ทำให้พื้นผิววัสดุมันวาวสวยงามทนต่อการขีดข่วน เป็นรอยอีกด้วย มีความแข็งแรงทนทาน วัสดุทำจากอลูมิเนียม Powder Coating ไม่ต้องทำความสะอาดยุ่งยากสามารถมองเห็นจากด้านนอกได้

โดยแบ่งออกเป็นแผ่นขนาดต่าง ๆ มีชื่อเรียกดังนี้

  • Double layer 33 A
  • Double layer 55 A
  • Double layer 77 A,77 B
  • Double layer 100 A
ติดต่อเรา

Double layer 33 A

ขนาดความสูงของแผ่น คือ 33 มม.ความหนารวมอยู่ที่ 8 มม.มีช่องลักษณะพิเศษที่สามารถเปิดในสเต็ปแรกแล้วเป็นเสมือนมู่ลี่ปรับเเสงและนอกจากนี้ยังสแกรนบุคคลภายนอกก่อนจะอนุญาตให้เข้ามาได้อีกด้วยคุณสมบัติพิเศษที่ดีอีกข้อหนึ่งนั้นคือ แทนเหล็กดัดลูกกรง ที่ฟิกซ์ไม่สามารถปิดเปิดได้หากเกิดอัคคีภัยภายในอาคารก็อาจมีอันตรายได้หากใช้เป็นหน้าต่างประตูม้วน double layer 33 A คือ สามารถเปิดออกไปได้เลย และใช้ในความกว้างไม่เกิน 3 ม.สูงได้ไม่เกิน3ม.

ตัวอย่างผลงาน Vdo ประตูม้วน double layer 33A

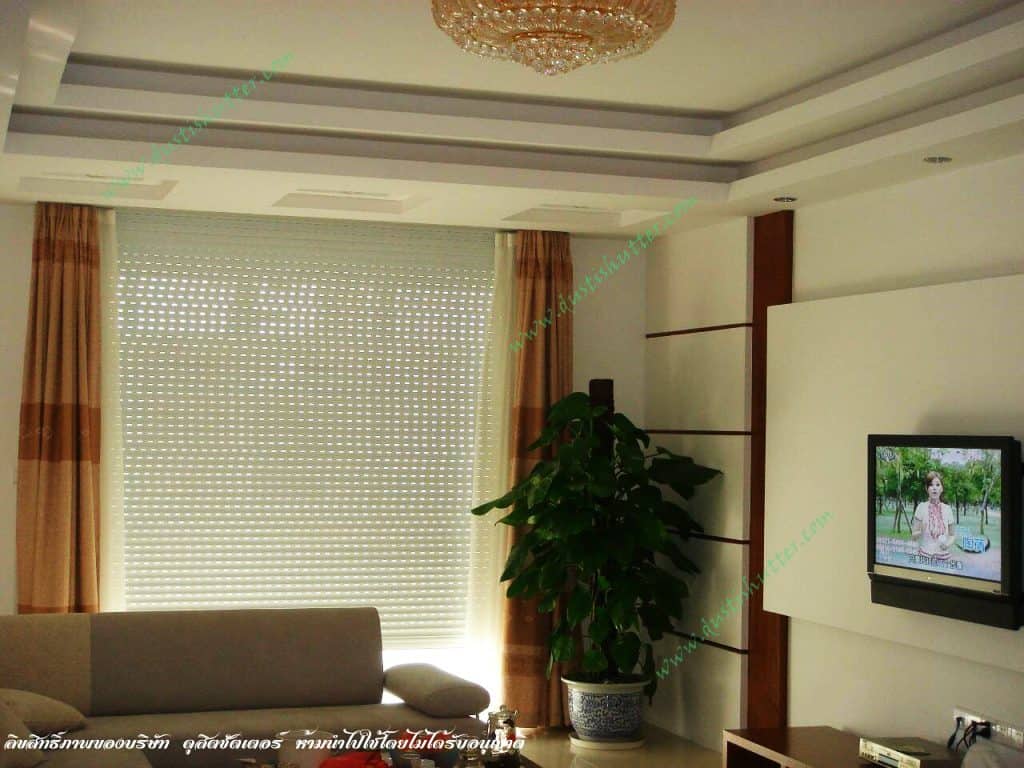

รูปภาพผลงาน double layer 33A

double layer 55 A

ขนาดความสูงของแผ่นคือ 55มม.ความหนารวมอยู่ที่ 8 มม.มีช่องลักษณะพิเศษที่สามารถเปิดในสเต็ปแรกแล้วเป็นเสมือนมู่ลี่ปรับเเสงและยังแสกนบุคคลภายนอกก่อนจะอนุญาตให้เข้ามาได้อีกด้วยและ ยังใช้ในขนาดกว้างไม่เกิน 4 ม. สูงไม่เกิน 4 ม.

ตัวอย่างผลงาน Vdo ประตูม้วน double layer 55A

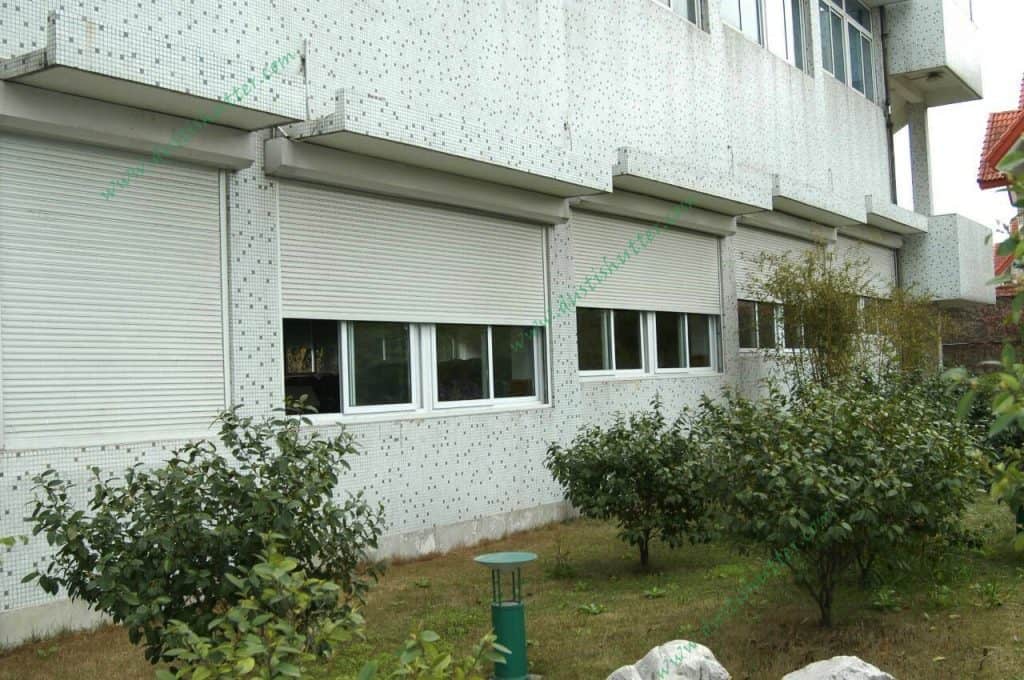

รูปภาพผลงาน double layer 55A

double layer 77 A และ 77 B

ขนาดความสูงของแผ่นคือ 77 ม.ม.ความหนาอยู่ที่ 8 ม.ม.ลักษณะเป็นแผ่นทึบทั้งหมดสามารถใช้กับความกว้างได้ไม่เกิน 6 ม.สูงได้ไม่เกิน 6 ม.และยังสามารถใช้ร่วมกับ 77b ซึ่งเป็นลักษณะช่องๆเพื่อให้ ลมโฟลได้อีกด้วย

ตัวอย่างผลงาน Vdo ประตูม้วน double layer 77A+77B

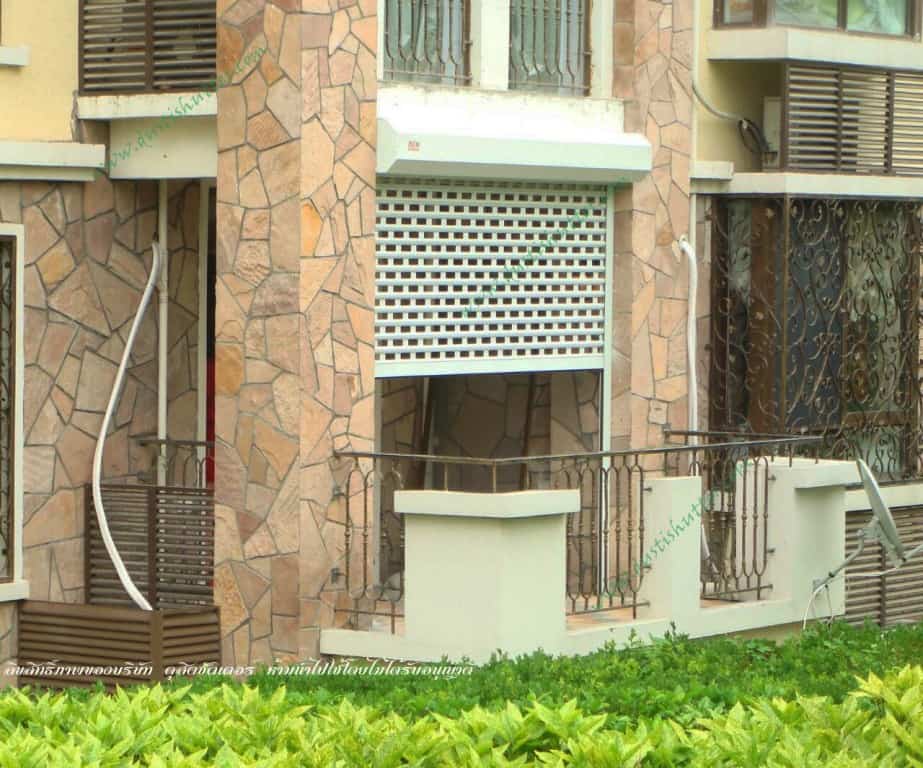

รูปภาพผลงาน double layer 77A+77B

 doubble layer 100 A

ขนาดความสูงของแผ่นคือ100 มม.ความหนาอยู่ที่ 8 มม.ลักษณะเป็นแผ่นทึบทั้งหมดสามารถใช้ที่ความกว้างได้ถึง 8.2 ม. สูงได้ถึง 6 ม.

ตัวอย่างผลงาน Vdo ประตูม้วน double layer 100 A

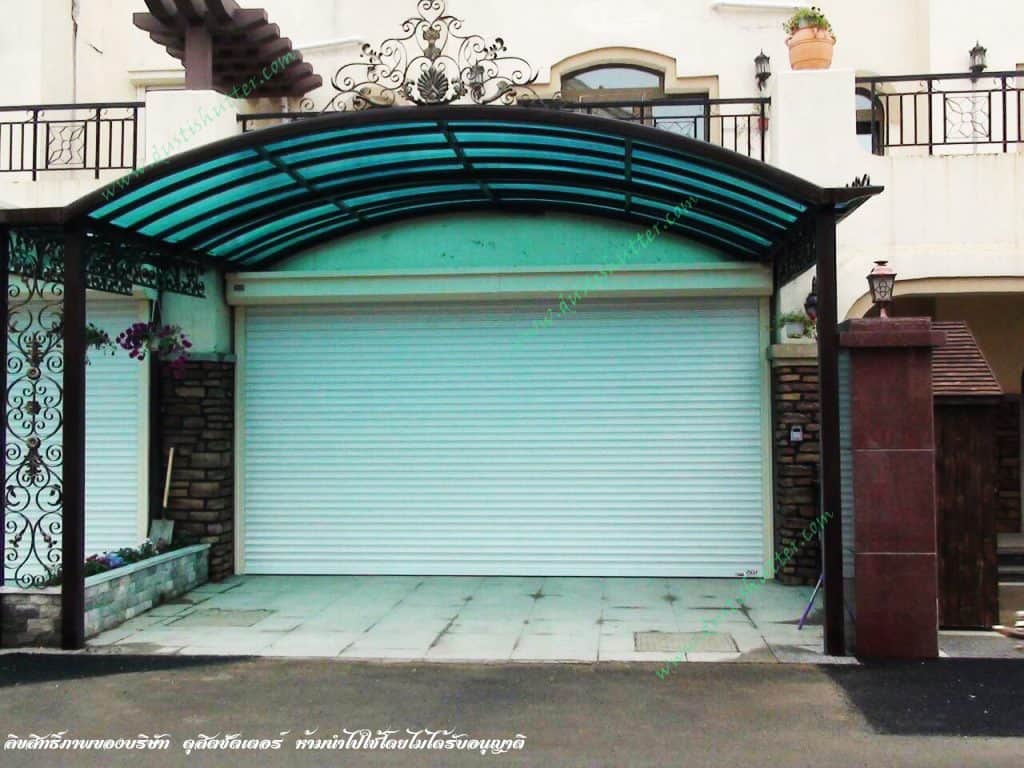

รูปภาพผลงาน double layer 100 A

Part List Duble Layer

part-list-plan-double-layer





1. ฝากล่อง ( Lid )
2. เสา ( post )
3. ปลั๊กแก็ต ( Plug-in )
4. แผนประคองเพลา ( Plan to reinstate the shaft )
5. ใบหน้าต่าง ( Window leaves )
6. ใบฐานล่าง ( Bottom blade )
7. มอเตอร์ ( motor )
8. ล้อขับมอเตอร์ ( Motor drive wheel )
9. ล้อประคองเพลา ( Wheel bearing shaft )
10. เพลา ( shaft )
11. จุกปิดใบหน้าต่าง ( Window shutter )
12. ฝาปิดเพลา ( Shaft cap )

ชุดอุปกรณ์ประกอบ Roller Shutter ( Door Double Layer Type )

1. ชุดอุปกรณ์เสา Pole set

1.1 เสารางช้าง (ดูตัวอย่างชนิดเสา) Elephant trough (see column type example)
1.2 สักหลาดเก็บเสียง Fleece
1.3 พลาสติกต่อระหว่างเสากับแบร็คเก็ต The plastic between the pole and the bastet.

2. ชุคแบร็คเก็ตและมอเตอร์ Chuck Bracket and Motor

2.1 กล่องครอบเพลา Shaft cover box
2.2 ฝาครอบข้างมอเตอร์ Motor side cover
2.3 แผ่นเหล็กยึดมอเตอร์ Motorized steel plate
2.4 มอเตอร์หลอด AOJ AM45S-20V
2.5 ประคองแกนมอเตอร์ Cradle motor shaft
2.6 เพลาอลูมิเนียม Aluminum shaft
2.7 ตลับลูกปืนพลาสติก Plastic ball bearings
2.8 น๊อตยึด Bracket
2.9 กล่องควบคุม + รีโมท Control box + remote
2.10 สายไฟ + รางเก็บสายไฟ Power Cord + Power Strip

3. ชุดใบประตูม้วนและอุปกรณ์ Roll leaf doors and accessories
3.1 ใบต่อเพลา Leaf per shaft
3.2 ใบบานประตูอลูมิเนียม 33 A Aluminum door leaf 33 A
3.3 จุกเพลาสติกปิดด้านข้าง Stub shaft flange closed side.
3.4 ยางกันน้ำฐานล่าง Bottom waterproof rubber
4. ชุดอุปกรณ์เสริม Accessory set
4.1 ชุดสำรองไฟ Backup set
4.2 อินฟาเรตออโตรีเวอร์ส Infra-auto transport
